由中国西电所属西高院联合中国西电集团所属西电宝鸡电气研发的ZF68-40.5环保型气体绝缘金属封闭开关设备，针对40.5kV开关柜SF6环保替代迫切需求，采用了“真空灭弧室开断+洁净空气绝缘”的罐式结构，解决了绝缘、散热等技术难题，通过优化产品结构，保证在0.16MPa的洁净空气压力下，产品绝缘性能满足GB/T3906、IEC62271-200标准要求。
该产品的研制成功为环保开关柜提供了新的设计思路与技术保障，并于2025年6月通过中国机械工业联合会鉴定，综合技术性能达到国际领先水平。

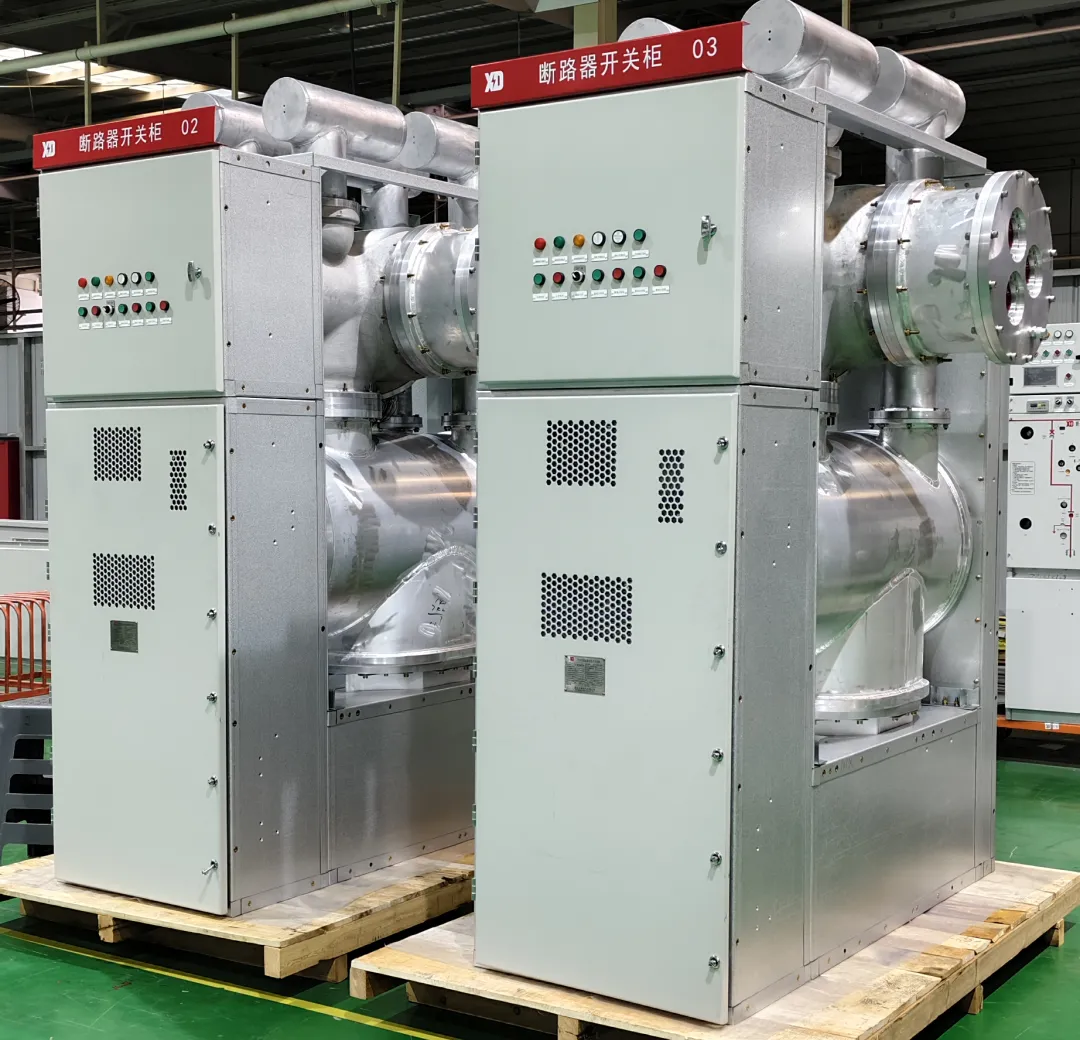

ZF68-40.5(Z)/T1250-31.5环保型气体绝缘金属封闭开关设备，是适用于单母线交流50Hz、额定电压40.5kV的户内高压配电装置。其结构布置合理，方案齐全可扩展，操作安全可靠，现场安装方便、简单，可用于工矿企业、发电厂及变电站的电能接收、控制、分配与保护。
采用单母线，双气室绝缘介质采用洁净空气，上、下气室通过盆式绝缘子连接；采用铸造罐体解决高压力下的气箱变形问题；使用插接式的电压互感器、避雷器、电缆终端。断路器操动机构与真空灭弧室采用一体化设计，其中真空灭弧室采用线圈式触头结构，开断能力强；优化的导电回路结构能大幅提高断路器通流能力。三位置隔离开关直动式结构。在保证通流能力下，优化电场结构，保证整体绝缘性能；合理加大散热面积、设置散热结构，在1.1倍额定电流下满足温升要求。
